RTO蓄热式焚烧炉浙江

RTO蓄热式焚烧炉浙江

RTO蓄热式焚烧系统是利用陶瓷蓄热体来储存有机废气分解时产生的热量,并用陶瓷蓄热体储存的热能来预热和分解未被处理的有机废气,从而达到很高的热效率,氧化温度一般在 800℃ 到 850℃ 之间,最高达1100℃。 蓄热式焚烧系统主要用于有机废气浓度较低而废气量较大的场合,在有机废气中含有腐蚀性、对催化剂有毒的物质和需要较高温度氧化某些臭气时也非常适用。
所属分类
RTO废气处理
产品编号
3
22222222

产品描述

RTO蓄热式焚烧系统是利用陶瓷蓄热体来储存有机废气分解时产生的热量,并用陶瓷蓄热体储存的热能来预热和分解未被处理的有机废气,从而达到很高的热效率,氧化温度一般在 800℃ 到 850℃ 之间,最高达1100℃。 蓄热式焚烧系统主要用于有机废气浓度较低而废气量较大的场合,在有机废气中含有腐蚀性、对催化剂有毒的物质和需要较高温度氧化某些臭气时也非常适用。

二、蓄热式焚烧(RTO)工作原理

>>二室RTO工作原理

       有机废气通过引风机输入蓄热室1进行升温,吸收蓄热体中存储的热量,随后进入焚烧室进一步燃烧,升温至设定的温度(760℃),在这个过程中有机成分被彻底分解为CO2和H2O。由于废气在蓄热室1内吸收了上一循环回收的热量,从而减少了燃料消耗。
       处理过后的高温废气进入蓄热室2进行热交换,热量被蓄热体吸收,随后排放。而蓄热室2存储的热量将可用于下个循环对新输入的废气进行加热。该过程完成后系统自动切换进气和出气阀门改变废气流向,使有机废气经由蓄热室2进入,焚烧处理后由蓄热室1热交换后排放,如此交替切换持续运行。

>>三室RTO工作原理

       有机废气通过引风机进入蓄热室1吸热,升温后进入焚烧室中进一步加热,使有机废气持续升温直至有机成分彻底分解成CO2和H2O。由于废气在升温过程中利用了蓄热体回收的热量,所以燃料消耗较少。废气经处理后离开燃烧室,进入蓄热室2释放热量后排放,而蓄热室2的蓄热体吸热后用于下个循环加热新输入的低温废气。
       与此同时,引入部分净化后的气体对蓄热室3进行吹扫以备进行下一轮热交换。该过程全部完成后切换进气和出气阀门,气体由蓄热室2进入,蓄热室3排出,蓄热室1进行吹扫;再接下来的循环则切换为由蓄热室3进入,蓄热室1排出,蓄热室2进行吹扫,如此交替切换持续运行。此外,为了提高热能利用率还可在RTO焚烧炉后设置换热器加强余热利用。

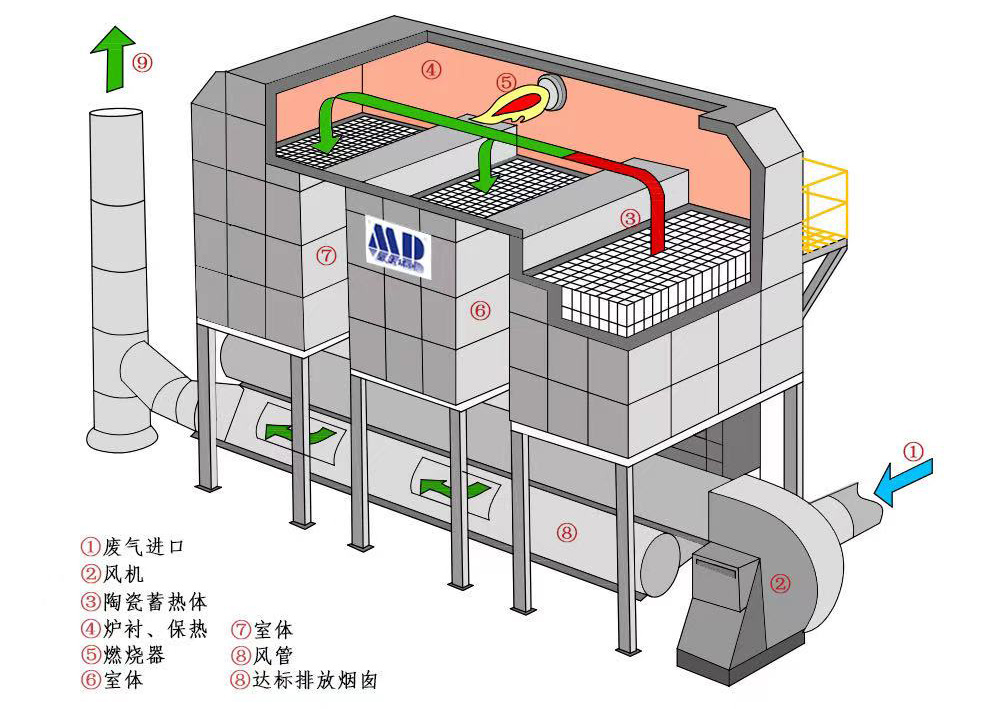

三、蓄热式焚烧(RTO)系统组成

1.蓄热体

       蓄热体是RTO系统的热量载体,它直接影响RTO的热利用率,其主要技术指标如下:
       (1)蓄热能力:单位体积的蓄热体所能存储的热量越大,蓄热室的体积越小;
       (2)换热速度:材料的导热系数可以反映热量传递的快慢,导热系数越大热量传递越迅速;
       (3)热震稳定性:蓄热体在高低温之间连续多次地切换,在巨大温差和短时间变化的情况下,极易发生变形以至于碎裂,堵塞气流通道,影响蓄热效果;
       (4)抗腐蚀能力:蓄热材料接触的气体介质多为具有强腐蚀性,抗腐蚀能力将影响RTO的使用寿命。
2.切换阀
       切换阀是RTO焚烧炉进行循环热交换的关键部件,必须在规定的时间准确地进行切换,其稳定性和可靠性至关重要。因为废气中含有大量粉尘颗粒,切换阀的频繁动作会造成磨损,积攒到一定程度会出现阀门密封不严、动作速度慢等问题,会极大地影响使用性能。
3.烧嘴
       烧嘴的主要目的是不让气体与燃料混合地过快,这样会形成局部高温;但也不能混合过慢导致燃料出现二次燃烧甚至燃烧不充分。为了确保燃料在低氧环境下燃烧,需要考虑到燃料与气体间的扩散、与炉内废气的混合以及射流的角度及深度,这些参数应在设计之初根据实际的工艺需求准确计算,否则会直接影响RTO的焚烧效果。

四、蓄热式焚烧(RTO)技术特点


>>RTO设备优势
       ①工艺丰富:两室、三室及旋转RTO多种工艺可选;
       ②去除率高:VOCs去除效率高,最高可达到>99%以上,适宜不同工况;
       ③适用度高:可处理多种组分,几乎所有有机废气
       ④经济效益:可按需配置余热装置;高效换热使设备具有良好的经济性和安全性;
       ⑤运行安全:熄火保护、超温报警等功能使运行更安全;
       ⑥使用方便:自动化控制程度高、维修方便;
       ⑦结构合适:系统结构紧凑,占地面积小;
       ⑧实时监测:采用PLC系统实现多重保护,实现故障自检和排除,系统稳定完善。

>>RTO技术参数

五、蓄热式焚烧(RTO)适用领域

● RCO设备可直接应用于中高浓度(100mg/m3-10000 mg/m3)的有机废气净化;
● 浓度较低 ,风量较大的涂装、制药行业有机废气
● 含苯系物、酚类、醛类、酮类、醚类、酯类等有机成分的石油、化工(如塑料、橡胶、合成纤维、有机化工)、塑料、橡胶、制药、印刷(包括印铁、印纸、印塑料)、农药、制鞋、电力电缆生产行业等。
● 废气含有水银,铅,锡,锌磷,磷化物,砷等造成催化剂中毒的物质
● 有机废气浓度在100PPM—20000PPM之间。

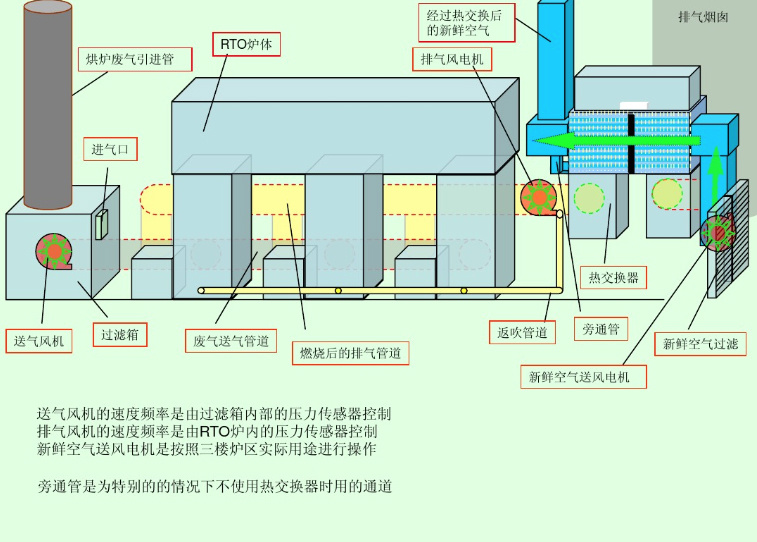

六、蓄热式焚烧(RTO)设备工艺图
